Электрическая водонепроницаемая коробка
На открытом воздухе Weatherproof Power Control Box
Серия распределительных коробок PC/HT
Уличный водонепроницаемый щиток обеспечивает надёжную защиту и управление электросистемами на открытом воздухе и в промышленности. Степень IP66 защищает от дождя, пыли и ударов.
Уличный водонепроницаемый щиток предназначен для безопасного управления питанием на открытом воздухе и в промышленности, обеспечивая надёжную работу и защиту в:
Уличные установки под дождём, пылью или ударами
Системы питания для садов, стройплощадок и временных мероприятий
Промоборудование с защитным выключателем
Уличный влагозащищённый щит PHLTD, настенный корпус, герметичный выключатель, прочный распределительный бокс
| Таблица параметров переключателя PHLTD PC | ||||||
| название продукта | качество материала | Перевод на русский | Область применения | цвет | открыть | встроенный |
| схема PHPC4-36 | Огнестойкий поликарбонат ПК | Степень защиты IP66 | Для установки в помещениях и на улице | Промышленная пыль | Бочная дверь | Монтажная рейка/медная клеммная колодка |
| модель | Количество пустых выключателей, которые могут быть установлены | Количество утечки, которая может быть установлена | |||||||
| 1P | 2P | 3P | 4P | 1P+N | 2P | 3P+N | размер | ||
 | ПХПК-4 | 4 | 2 | 1 | 1 | 1 | 1 | 0 | 200x110x130mm |
 | ПХПК-6 | 6 | 3 | 2 | 1 | 2 | 1 | 1 | 200x110x165mm |
 | ПХПК-9 | 9 | 4 | 3 | 2 | 3 | 2 | 1 | 200x110x219mm |
 | ПХПК-12 | 12 | 6 | 4 | 3 | 4 | 3 | 2 | 230x110x273mm |
 | ПХПК-18 | 18 | 9 | 6 | 4 | 7 | 5 | 3 | 230x110x381mm |
 | ПХПК-24 | 24 | 12 | 8 | 6 | 8 | 6 | 4 | 380x110x273mm |
 | ПХПК-36 | 36 | 18 | 12 | 8 | 14 | 10 | 6 | 380x110x381mm |
Обзор параметров:
- Материал:Изготовлен из современного поликарбоната (ПК) с высокой ударопрочностью, влагостойкостью и погодоустойчивостью.
- Класс защиты: IP66 — надёжная защита от сильного дождя, водяных брызг и других суровых условий, сохраняет внутреннее пространство сухим.
- Метод установки: Накладной корпус с встроенными клеммами для крепления на стены или кронштейны, удобен для обслуживания и ремонта.
- Безопасные и надежные: Двойная защита — автомат и УЗО обеспечивают безопасность цепи, снижая риск пожара и поражения электрическим током.
Преимущества и основные моменты:
- Гибкая конфигурация: Настраиваемые конфигурации электрощитов для разных проектов и применений.
- Длительность жизни: Качественные материалы и точная сборка гарантируют долгий срок службы щита и реже замену.
Сфера применения:
- Промпарки, заводские цеха
и других промышленных сред. - Сценарии временного электроснабжения
например, стройплощадки и временные объекты. - муниципальные объекты, например, управление уличным освещением и светофорами.
- Накрытые бильборды, светодиодные дисплеи,и другое коммерческое выставочное оборудование.
- Ландшафтные объекты,например, системы полива и фонтаны.
| Таблица параметров продукта PHLTD HT распределительного шкафа | ||||||||
| модель | Внешние размеры (мм) | брутто вес | чистый вес | Упаковка | Размер коробки (мм) | |||
| Л | В | H | ||||||

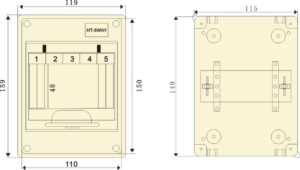

 | HT 5WAYS | 115 | 150 | 90 | 13 | 11.9 | 40 | 49x33x48 |

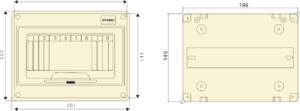

 | HT 8WAYS | 197 | 150 | 90 | 14.2 | 13.2 | 30 | 48x33x48.5 |

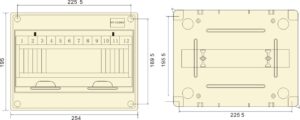

 | HT 12WAYS | 250 | 193 | 105 | 16.3 | 15.3 | 20 | 52.5×40.5×57 |

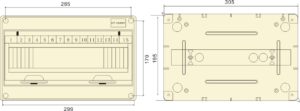

 | HT 15WAYS | 305 | 195 | 105 | 18.5 | 17.5 | 20 | 63×40.5×57 |
 | HT 18WAYS | 360 | 198 | 105 | 20.4 | 19.4 | 20 | 74×40.5×57 |

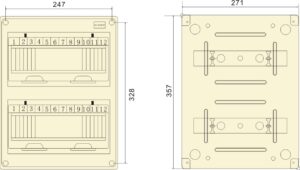

 | HT 24WAYS | 270 | 350 | 105 | 14.6 | 13.6 | 10 | 56.5×36.5×56.5 |
Материал корпуса: ABS
Прозрачная дверь: PC
Характеристики материала: Высокая прочность, стойкость к теплу, морозу и химии, хорошие электро свойства.
Сертификация: CE, РОХС
Уровень защиты: ИП65
Использование: Подходит для использования внутри и снаружи: электрооборудование, связь, пожарная безопасность, металлургия, нефть и химия, электроника, энергия, ж/д, стройки, шахты, аэропорты, отели, суда, крупные и прибрежные заводы, порты, очистные и экосооружения.
Способ установки:
- Внутренняя установка: Корпус оснащён направляющими для автоматов и шинами N и PE для подключения.
- Внешняя установка:Можно крепить к стене через монтажные отверстия в углах корпуса.
Входные и выходные отверстия: Корпус оснащён отверстиями для ввода проводов.
