Европейская стандартная розетка Rhino
PHLTD Европейская промышленная розетка Rhino
Стандартная розетка питания серии Rhino ЕС
Промышленная розетка PHLTD European Rhino соответствует стандартам ЕС и предназначена для подключения высокомощного оборудования в промышленности и на сцене. Подходит для одножильных кабелей с высоким током, обеспечивает безопасное и стабильное электропитание. Прочный корпус и соответствие нормам ЕС делают её надёжным выбором для ответственного применения.
Соответствуют ЕС-стандартам, обеспечивают надёжное питание и подключение в:
- Сценические и эвент-энергосистемы
- Промышленные объекты и фабрики
- Коммерческие и строительные электросети по стандартам ЕС
Евро-стандартная розетка Rhino, Розетка PHLTD Rhino, Промышленный разъем Rhino, Водонепроницаемая розетка Rhino, Сценическая розетка Rhino
| Таблица параметров розеток PHLTD | ||||
 | ||||

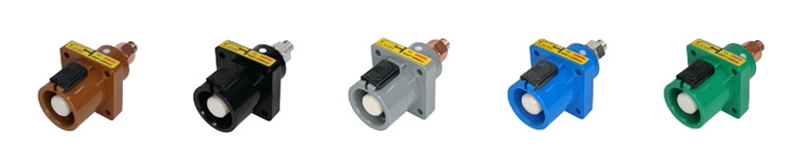

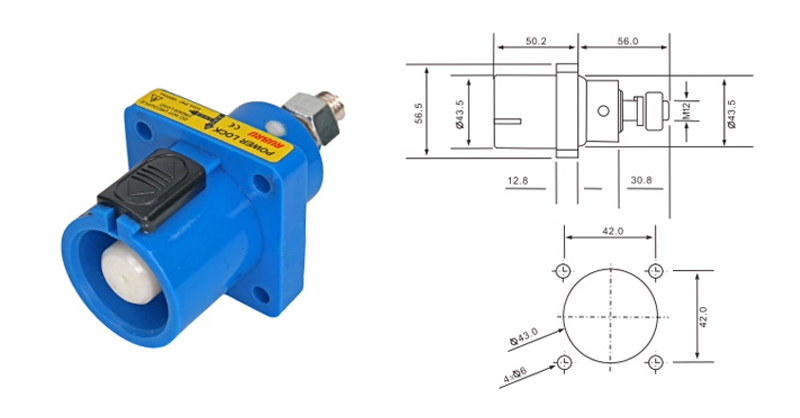

| 1. Точка соединения проводящей розетки состоит из жесткой пластиковой головки, соединенной с проводом и женской вилкой. 2. Поставляется с проволокой из нержавеющей стали M12 и стронциевым основанием, а также с прокладками для удобства подключения. 3. Корпус имеет пять цветов и различные обозначения фаз, чтобы предотвратить неправильное подключение. 4. Верхушка направляющей иглы покрыта жесткой пластиковой головкой для предотвращения поражения электрическим током. 5. Уровень защиты IP 2X, обеспечивает безопасное использование для предотвращения поражения электрическим током. 6. Размеры четырёх отверстий для крепления винтов: диаметр 5,5 мм; подходит для установки на открытом сиденье. | ||||
 | ||||
| Модель | типы | Соответствующий номер линии. | цвет | Спецификации винтов и гаек |
| РПГЗ400-БН | Электрическая розетка на сидении | линии 1 | коричневый | М12 |
| РПГЗ400-БК | Электрическая розетка на сидении | линии 2 | черный | M12 |
| РПГЗ400-ГИ | Электрическая розетка на сидении | линии 3 | серый | M12 |
| РПГЗ400-БУ | Электрическая розетка на сидении | нулевая линия | синий | M12 |
| РПГЗ400-ГН | Электрическая розетка на сидении | Приземный провод | зеленый | M12 |
| Таблица параметров розетки PHLTD | ||||
 | ||||

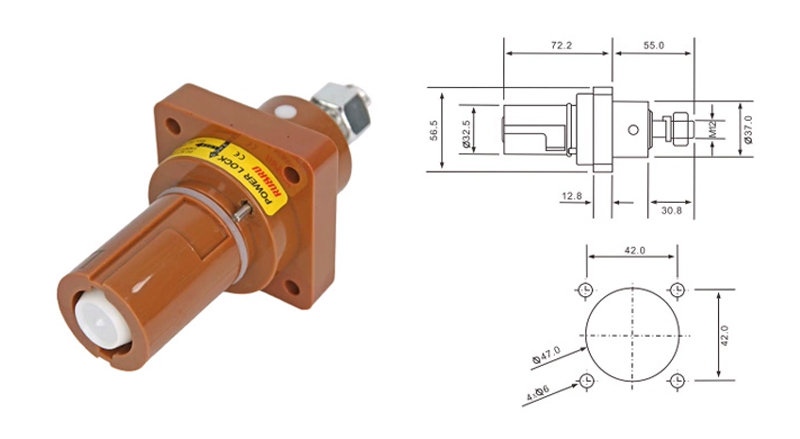

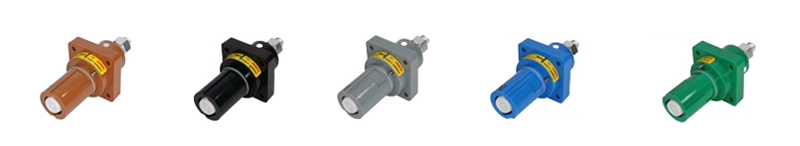

| 1. Точка соединения проводящей розетки состоит из жесткой пластиковой головки, соединенной с мужской вилкой на проводе. 2. В комплекте провод M12, гайка и прокладки для удобного подключения. 3. Корпус доступен в пяти цветах с фазной маркировкой, предотвращающей переподключение. 4. Верх направляющей иглы закрыт твёрдой пластиковой головкой для предотвращения поражения током. 5. Степень защиты IP2X обеспечивает безопасное использование и защиту от поражения током. 6.Размер крепёжных отверстий по четырём сторонам — Ø5,5 мм; подходит для открытого монтажа. 7. TПружинный фиксатор надёжно прижимается к пазу контактного штыря, предотвращая ослабление соединения. | ||||
 | ||||
| Модель | типы | Соответствующий номер строки | цвет | Характеристики винта и гайки. |
| RPMZ400-BN — модель устройства. | На борту станции электрического вещания | линии 1 | коричневый | M12 |
| RPMZ400-BK — модель. | На борту станции электрического вещания | линии 2 | черный | M12 |
| RPMZ400-GY — модель. | На борту станции электрического вещания | линии 3 | серый | M12 |
| РПМЗ400-БУ | На борту станции электрического вещания | нулевая линия | синий | M12 |
| РПМЗ400-ГН | На борту станции электрического вещания | Приземный провод | зеленый | M12 |
| Таблица параметров мужской электрической вилки PHLTD. | |||||||
 | |||||||
| Применимый ток. | Применимое напряжение | Макс. тестовое напряжение | Макс. напряжение. | Сопротивление изоляции. | Сопротивление проводов. | Пылезащита при подключении. | Материал штока. |
| 400A (кабель 120 мм²) | 1000В | 4000В | Up to 35.5kA | >5000M Ohmsat 500 Vac | <0,1 м Ом | ИП67 | Серебряная латунь |
| Внешний материал | Материал наконечника | температура работы | метод проводки | Момент зажима провода | Количество циклов тяги | Класс огнестойкости. | Идентификация. |
| Ударопрочный пластик | пластиковая сталь | -45-85°С | Два винта фиксации. | 10,5 Н/м (минимум) | > 500 раз | UL94.ВО | Сертификация CE&ROHS |

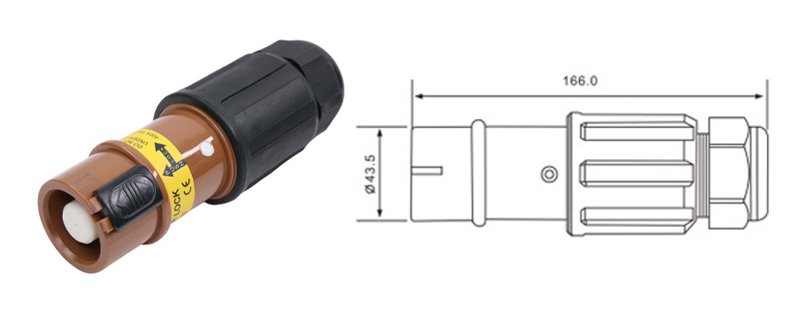

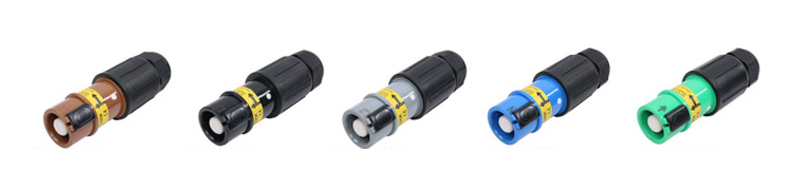

| 1. Контактная часть штекера состоит из твердой пластиковой головки, соединённой через прорезь провода. 2. Оснащён противоскользящей резиновой ручкой для удобства использования. 3. Корпус имеет 5 цветов и фазовые метки, предотвращающие неправильное подключение. 4. Верх направляющей иглы покрыт пластиковой головкой для защиты от удара током. 5. Степень защиты IP2X обеспечивает безопасное использование и защиту от удара током. 6. Кабельный ввод M40 с резиновыми кольцами 18 и 26 мм для кабелей Ø19–28 мм. 7. Стандартная комплектация с гильзой R120: 16,5×32 мм для кабеля 120 мм². 8. В комплекте короткие фиксаторы (не повторно — риск удара током при повреждении). | |||||||
 | |||||||
| Модель | типы | Номер строки | цвет | Подходит для диаметра проволоки | Размер головки провода | R120 серебряный медный терминал
| |
| РПГ400-БН | Электрическая вилка онлайн | линии 1 | коричневый | 120 мм² провод | М40/1928мм | ||
| РПГ400-БК | Электрическая вилка онлайн | линии 2 | черный | 120 мм² провод | М40/1928мм | Головка MV40 с резиновыми кольцами 18 и 26 мм, для разных диаметров проводов.
| |
| РПГ400-ГИ | Электрическая вилка онлайн | линии 3 | серый | 120 мм² провод | М40/1928мм | ||
| РПГ400-БУ | Электрическая вилка онлайн | нулевая линия | синий | 120 мм² провод | М40/1928мм | Вилка с фиксированным штырём для сиденья. Не повторно использовать наконечники для безопасности.
| |
| РПГ400-ГН | Электрическая вилка онлайн | Приземный провод | зеленый | 120 мм² провод | М40/1928мм | ||
| PHLTD Онлайн Таблица параметров женского разъема | |||||||
 | |||||||
| Примен. ток. | Напряжение | Макс. тест. напр. | Испытание максимального напряжения | изоляционное сопротивление | Сопр. выхода | Пылезащита докинга | Материал контактного штифта |
| 400А (кабель 120мм²) | 1000В | 4000В | До 35,5 кА | > 5000M Омсат 500 Вац | <0,1 м Ом | ИП67 | Латунь с гальваническим покрытием из серебра |
| Внешний материал | Материал контакта | 4000В | метод проводки | Момент затяжки | <0,1 м Ом | класс запалительного огня | аутентификация |
| Прочный пластик | Пластик-сталь | -45-85°C | Два винта остановки оплаты фиксированы | 10.5 Н·м (мин.) | > 500 раз | UL94.ВО | Сертификация CE&ROHS |
| 1. Контакт штекера — твёрдая пластиковая головка, соединённая через прорезь с проводом. 2. Оснащён резиновым антивибрационным держателем для удобства использования. 3.Корпус имеет пять цветов с фазовыми метками, чтобы предотвратить неправильное подключение. 4. Верхушка направляющей иглы покрыта жесткой пластиковой головкой для предотвращения ударов током. 5. IP 2X защищает от поражения током. 6. Головка M40 с резиновыми кольцами 18 и 26 мм для кабелей 19-28 мм. 7. Упаковка включает втулку R120: 16,50 мм (внутр. диаметр) x 32 мм (длина) для проводов 120 мм². 8. Пружинный штифт фиксирует соединение, предотвращая его ослабление. 9. В комплекте короткие пластиковые фиксирующие наконечники (не используйте повторно для предотвращения удара током). | |||||||
 | |||||||
| Модель | типы | Соответствующий номер строки | цвет | Подходит для диаметра проволоки | Размер головки подключения кабеля. | Терминал R120 с серебряным покрытием, рассчитан на максимальный диаметр 16,50 мм медного проводника.
| |
| РПМ400-БН | Онлайн женский разъем | линии 1 | коричневый | 120mmsq диаметр провода | М40/1928мм | ||
| РПМ400-БК | Онлайн женский разъем | линии 2 | черный | 120mmsq диаметр провода | М40/1928мм | Головка кабеля MV40 имеет внутренний диаметр 18 и 26 мм, резиновая прокладка, совместимая с различными диаметрами проводов.
| |
| РПМ400-ГИ | Онлайн женский разъем | линии 3 | серый | 120mmsq диаметр провода | М40/1928мм | ||
| РПМ400-БУ | Онлайн женский разъем | нулевая линия | синий | 120mmsq диаметр провода | М40/1928мм | “Розетка с фиксированным штырем, не подлежит повторному использованию по соображениям безопасности.“
| |
| РПМ400-ГН | Онлайн женский разъем | Приземный провод | зеленый | 120mmsq диаметр провода | М40/1928мм | ||
Обзор соединителя
- Номинальное напряжение: 380В, предназначенный для удовлетворения высоких электрических требований промышленного оборудования и освещения сцены.
- Номинальный текущий: Поддерживает передачу тока от 150А до 400А, обеспечивая стабильную работу в условиях с высоким спросом, таких как освещение сцены и генераторы.
- Тип разъема: имеет конструкцию головки носорога, известную исключительной долговечностью и простотой использования, что позволяет быстро и надежно подключаться и отключаться.
Дизайн/Материал
- Одноядровая конструкция: минимизирует потери энергии, повышает эффективность передачи и упрощает как установку, так и обслуживание.
- Выбор материала: Использует высококачественные проводящие и изолирующие материалы для обеспечения безопасности и надежности электрических соединений.
- Продолжительность вставки и отключения: способна выдержать до 10 000 вставок и удалений, что делает его подходящим для высокочастотного использования.
Сценарии применения
- Освещение сцены: идеально подходит для крупномасштабных концертов, театральных выступлений и других мероприятий, требующих высокомощного освещения сцены. Обеспечивает стабильную передачу высокого тока для яркого, высококачественного освещения.
- Генератор Транспортные средства: идеально подходят для обеспечения надежных электрических соединений во временных источниках питания на открытом воздухе, аварийных спасательных операциях и других приложениях на месте, обеспечивая непрерывное питание.
- Промышленные приложения: Разработаны для удовлетворения потребности в стабильном и надежном питании в промышленных средах, таких как заводы и мастерские, обеспечивая плавную и эффективную работу производственных линий.
- Строительные площадки: облегчает легкое и быстрое подключение электроэнергии на строительных площадках, повышая эффективность строительства с частым перемещением оборудования и подключением электроэнергии.
